您當前的位置： 三維藍光掃描介紹
———————————————————————————————————————————————————————————
三維掃描分為藍光和白光，白光三維掃描就是測量實物表面的三維坐標點集，得到的大量坐標點的集合稱為點云。藍白光的區別在于所有的結構光原理，白色和藍色的是不同的光柵發揮的顏色，所以才分白色和藍色，在理論上，以避免一些藍光的光學干涉的環境和提高測量精度也很容易實現。 藍光掃描是一種高精度尺寸測量方法，可將物體掃描成三維模型，在此基礎上進行一系列尺寸測量。它是通過在物體表面投射藍光光柵，使用高精度相機拍攝產生畸變的光柵圖像，以實現物體表面三維輪廓的掃描測量，后經過處理得到物體的三維數據模型。 | |
三維藍光掃描的優勢和特點
———————————————————————————————————————————————————————————
藍光三維掃描最大的特點是可以過濾多數環境光，在環境光干擾嚴重的情況下，白光掃描儀無法工作抑或掃描結果不盡人意，這時，藍光掃描儀憑借自己特點優勢，就能充分發揮作用了。
具體表現在：
1、適應各種環境，即使在不同的環境條件下，也能保持產品的穩定性和精度。
2、現在市場上用得比較多的都是白光的三維掃描儀，但白光的三維掃描儀不如藍光三維掃描儀抗干擾能力強。藍光掃描抗光線干擾能力強，在光環境復雜的情況下也能進行高精度掃描。其所涉及的領域更廣（工業領域相對較多）、適用性更強，可以進行三維掃描、逆向工程以及自動化檢測等。
3、多功能設置且操作簡單，獲得尺寸精確，可靠且可重復的結果。
三維藍光掃描的應用
———————————————————————————————————————————————————————————
藍光三維掃描適用于各種工業部件的質量控制和數字化處理，可快速獲取高精度三維掃描數據，應用涵蓋電子部件、塑料件、鈑金件、鑄件在內的多種產品，適用于航空航天、汽車制造、電子、模具制造、牙模、精細工藝品、珠寶、生物科學、考古鑒定、地理測量，工業設計等不同行業，還能在電影與游戲制作等通過三維掃描獲取產品外部整體點云，然后用軟件合成出gif、flash或html5動畫，實現逼真3D動畫效果，3D產品展示，是新型實用的現代網絡產品宣傳展示方式，應用范圍極其廣泛。
精美的工藝品、生活用品、廚房小家電、工業零部件、汽車配飾、發動機、汽車外殼，這些產品從圖紙到精美的產品前，都需要去把控其設計細節（實物的尺寸及尺寸的偏差），藍光掃描儀可準確測量這些細微之處的尺寸和尺寸偏差。細節的微小偏差逃不過藍光掃描儀的“慧眼”，尺寸的偏差可通過不同的顏色標注出來，帶領我們?nèi)ヮI(lǐng)略不同零件的細節美，去管控成型質量、裝配精度等。除此以外，藍光掃描儀可以對實物進行逆向建模，從而獲得實物的二維尺寸圖紙。
在工業應用方面主要表現在：
1、輔助裝配
藍光掃描設備，可以基于掃描數據實現虛擬裝配，通過軟件分析提前發現裝配過程中的干涉點，如某套模具的滑車機構在更換備件的過程中因局部干涉導致無法正常裝入，如果沒有藍光掃描介入，鉗工需要反復安裝，并觀察發生干涉的區域，分多次手動去除。我們可以用藍光掃描儀分別對新、老滑車進行了掃描，通過數據對比找到了鑄件的不吻合區域，同時，利用該設備的反投影技術，準確的在新滑車上標示了需要去除的區域，之后，借助數控設備快速完成干涉去除工作，最終，新滑車將順利裝入完成替換。
2、模具復制
模具復制相對于模具制造有著更高的要求，其本質區別在于我們制作的新模具不再是要求和加工數據一致，而是要與已有的在產模具一致，以保證新模具能夠快速的投入生產，同時保證生產出的零件與原有零件各方面尺寸和形狀參數保持高度一致。此時，我們也是借助藍光掃描設備獲得現有模具的數據，并逆向成曲面，再基于此數據進入正常的加工制造環節。
3、數據備份和恢復
藍光設備引入后，我們針對交付的模具，會對成形敏感的拉延工序進行全面掃描，并留存數據。當零件質量發生波動時，再次對模具進行掃描，通過與之前留存的數據對比，可以輔助分析零件質量波動的原因，同時，依托留存的數據，可以通過數控機床對模具狀態進行快速的恢復。

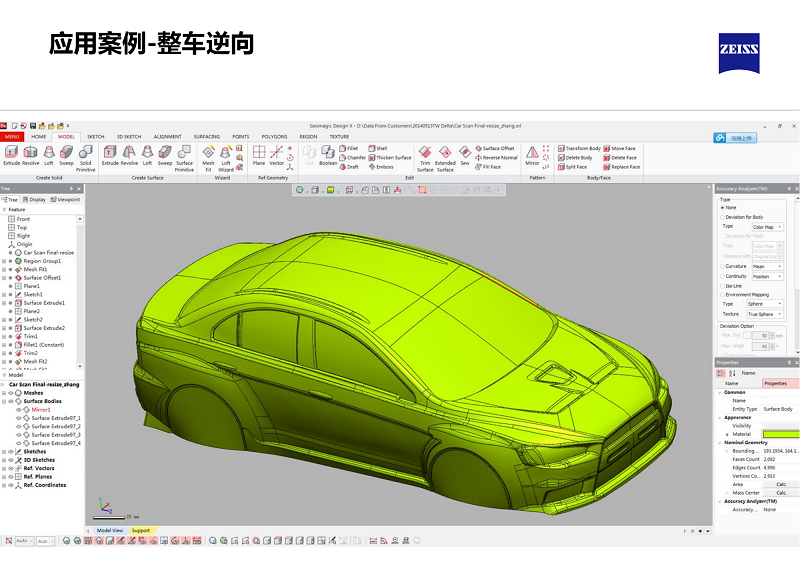

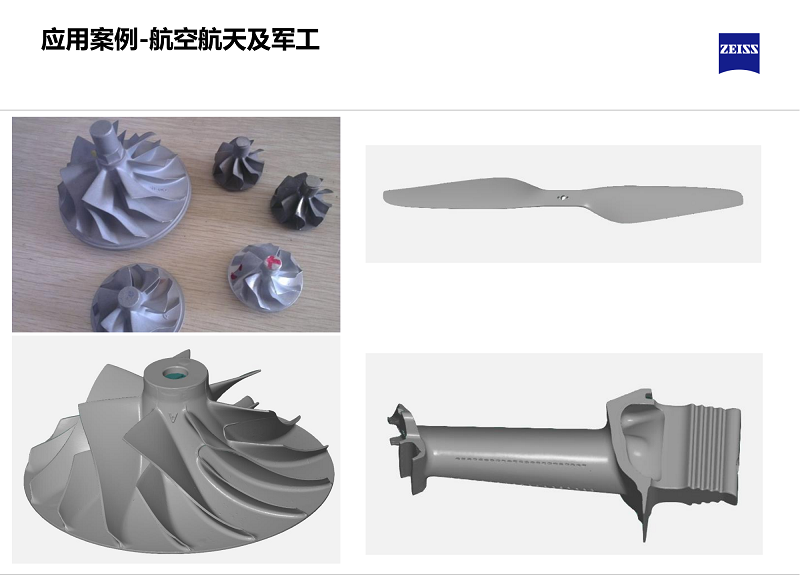

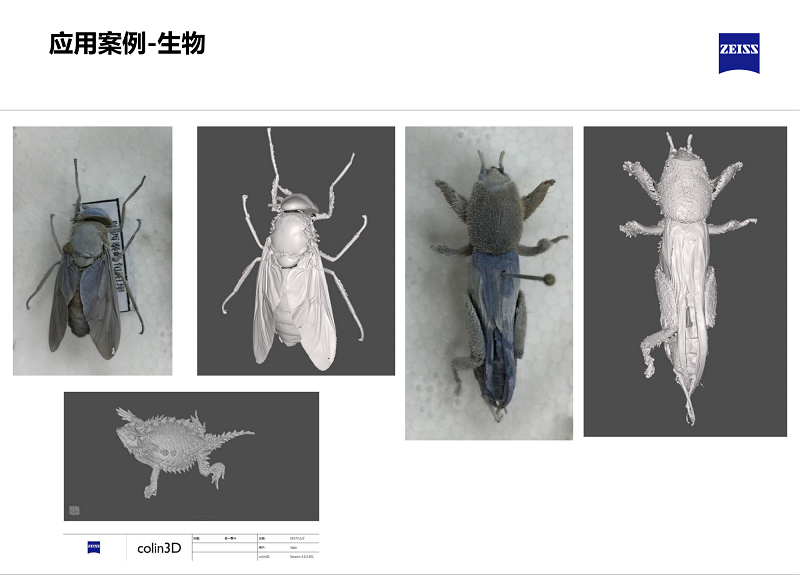

三維藍光掃描的應用案例
———————————————————————————————————————————————————————————
