PPTC自恢復保險絲失效分析

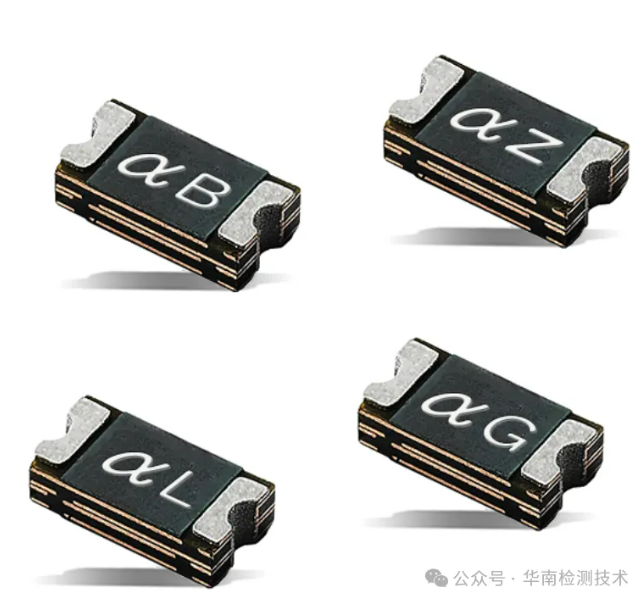

PPTC自恢復保險絲是一種特殊的保護元件，它能夠在電路中起到過電流保護的作用。與傳統的一次性熔斷器不同，PPTC自恢復保險絲在過電流情況下會暫時增加電阻，從而限制電流流動，防止電路損壞。一旦過電流問題解決，PPTC自恢復保險絲可以自動恢復到正常狀態，繼續保護電路。

失效分析通常包括以下幾個方面：

1、設計問題：如果PPTC自恢復保險絲的參數設計不合理，比如額定電流過低或恢復時間過長，可能無法滿足電路的保護需求，導致失效。

2、環境因素：溫度、濕度等環境條件的變化可能會影響PPTC自恢復保險絲的性能。例如，在高溫環境下，其電阻可能會降低，導致保護功能失效。

3、制造缺陷：生產過程中的缺陷，如材料不均勻、結構缺陷等，也可能導致PPTC自恢復保險絲在實際應用中失效。

4、使用不當：如果電路設計不當或使用過程中超出了PPTC自恢復保險絲的承受范圍，也可能導致其失效。

5、老化問題：隨著時間的推移，PPTC自恢復保險絲可能會出現材料老化，性能下降，最終導致失效。

6、外部沖擊：電路中的外部沖擊，如電壓尖峰或機械沖擊，也可能使PPTC自恢復保險絲損壞。

PPTC自恢復保險絲失效分析案例

PPTC自恢復保險絲阻值變大，現根據要求對其進行失效分析。

一、PPTC自恢復保險絲失效分析測試

1.外觀檢查

外觀檢查不良品PPTC無明顯外觀異常。

2.電特性測試

測試不良品PPTC兩極之間的電阻值為13.79Ω，良品阻值9.84mΩ，不良品常溫阻值均超出規格范圍。

不良品電阻測試值

良品電阻測試值

3.X-Ray檢測

對不良品做X-ray檢測，不良品內部有分層，介質中呈現疏松多洞異常，良品均無異常。

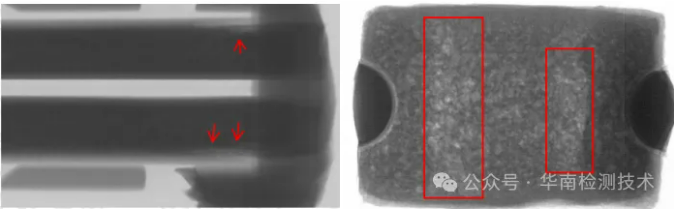

不良品內部形貌圖

4.切片分析

對不良品和良品做切片分析，結果顯示不良品內部均有空洞或分層，良品均無異常。

良品切片形貌圖

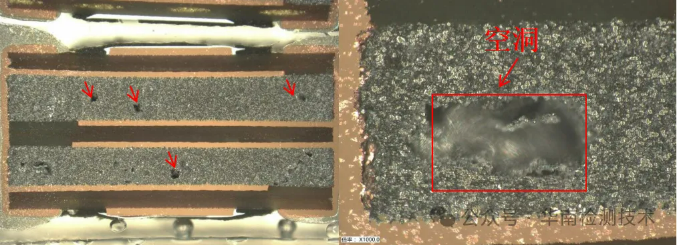

不良品切片形貌圖

5.SEM檢測

SEM觀察不良品內部均有分層或空洞，高分子材料和金屬顆粒分布不均勻，良品均無異常。

良品 SEM形貌圖

不良品 SEM形貌圖

6.EDS檢測

成分分析良品和不良品內部的材料種類無差異，金屬顆粒成分均為鎢元素，高分子材料主要元素均為碳氧元素。

良品EDS譜圖

不良品EDS譜圖

二、PPTC自恢復保險絲失效分析結論

綜上所述：不良品失效原因是因為內部金屬顆粒與高分子材料分布不均勻，材料在溫度升高時膨脹，冷縮時卻不能還原成初始形態，形成空洞和分層，導致PPTC內阻變大失效。

三、PPTC自恢復保險絲失效分析建議

建議客戶關注對此來料的切片分析檢測和可靠性評估。
