場效應管失效分析：從檢測到解決方案 - 廣東華南檢測
發布時間：2025-01-13 點擊次數：23920
本文針對某型號場效應管出現的 0KM 功能故障，運用一系列專業檢測手段，深入剖析其失效原因，旨在為相關電子設備制造商提供精準的失效分析服務，助力其優化產品設計與制造工藝，提升產品可靠性。通過此次分析，充分彰顯廣東省華南檢測技術有限公司在電子元器件失效分析領域的專業實力與技術優勢。
一、場效應管失效分析案例背景
在電子設備的日常運行與維護中，場效應管作為關鍵的半導體器件，其性能穩定性直接關乎整個系統的正常運作。近期，某客戶反饋其使用的場效應管在投入使用初期便出現了功能故障，嚴重影響了設備的正常使用。為查明故障根源，客戶委托廣東省華南檢測技術有限公司對該場效應管進行失效分析，以期找到問題所在并制定相應的改進措施。
二、場效應管失效分析測試項目
1、外觀檢查

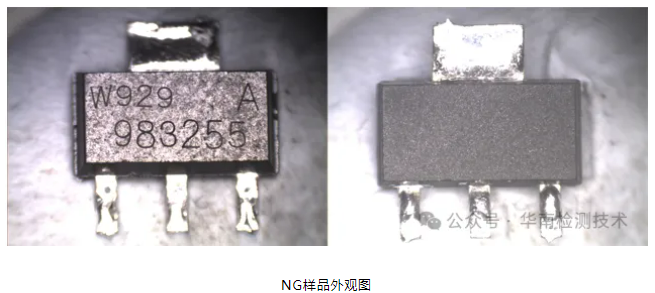

首先，對送檢的場效應管樣品進行了細致的光學外觀檢查。經初步觀察，樣品表面未發現明顯的機械損傷、裂紋、變形或其他異常外觀特征，外觀檢查結果未見明顯異常，這表明故障可能并非由外部物理因素直接導致，為進一步的內部檢測分析奠定了基礎。
2、X - Ray 檢查

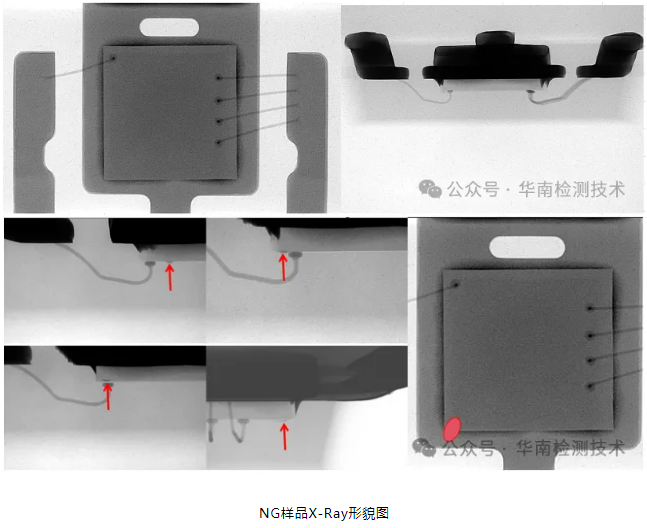

隨后，借助 X - Ray 成像技術對場效應管的內部結構進行了非破壞性檢測。X - Ray 檢查結果顯示，從正側面觀察，樣品的線形結構無明顯異常，這初步排除了內部引線斷裂、大面積脫焊等直觀可見的結構缺陷。然而，當對樣品進行左右移動和上下移動的多角度觀察時，發現在 Die 面左下角存在一個異常陰影區域，這一發現暗示著該區域可能存在潛在的內部結構問題或異物存在，為后續的分析指明了方向。
3、電性能分析

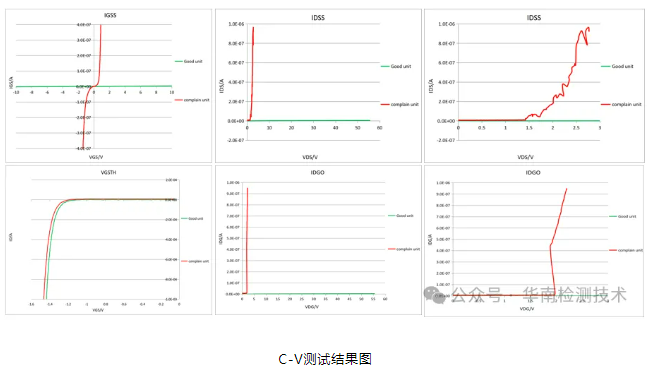

為了深入了解場效應管的電氣特性變化，對其進行了 C - V（電容 - 電壓）測試。測試結果顯示，樣品的 VGSTH（柵源開啟電壓）參數處于正常范圍，這表明場效應管的柵極控制特性尚未完全喪失。然而，IDSS（漏極 - 源極飽和電流）和 IGSS（柵極 - 源極漏電流）均呈現出短路狀態，且 IDSS 和 IDGO（漏極 - 柵極漏電流）均處于不穩定狀態。這一異常的電性能表現，強烈暗示著場效應管內部存在漏電通路，導致電流無法正?？刂疲M而引發功能故障，電性能分析結果為故障的定位提供了關鍵線索。
4、機械開封分析

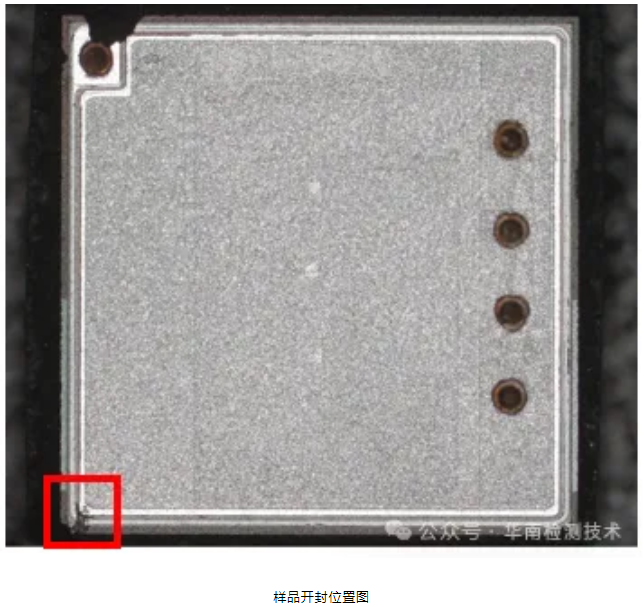

鑒于前期檢測發現的異常情況，決定對場效應管進行機械開封分析，以直觀觀察其內部結構。機械開蓋后，在 Die 表面和 EMC（環氧模塑料）層的左下角相應位置，均發現了銀膠的存在。銀膠的分布位置從源極鋁層延伸至柵級母線，再至漏極邊緣，形成了一條連貫的覆蓋路徑。值得注意的是，柵級母線和漏極與銀膠之間僅隔著一層鈍化層 Si?N?。由于在生產線的終端測試采用的是脈沖測試，加電測試時間較短，因此該不良品能夠順利通過生產終端測試并流出，最終在客戶的應用場景中暴露出失效問題。機械開封分析的發現，直接揭示了故障的物理根源，即銀膠的異常粘附導致了場效應管內部不同電極之間的短路。
5、EDS 成分分析

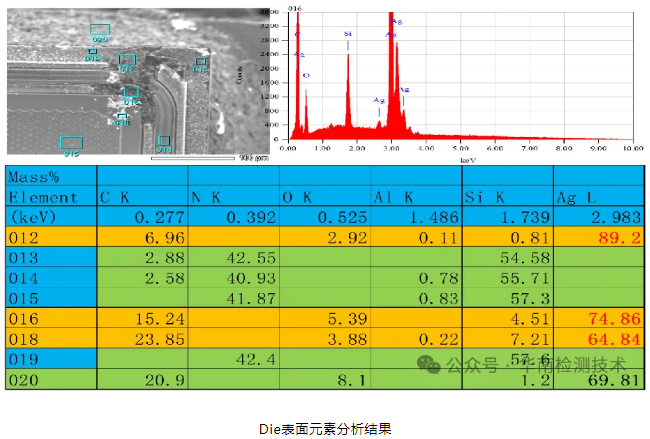

為進一步確認銀膠的成分及其與故障的關聯性，對 Die 表面和 EMC 兩面進行了 EDS（能量色散 X 射線光譜）成分分析。分析結果顯示，Die 面的異物成分與 Die bond（芯片粘接）所使用的銀膠成分高度一致。這一結果有力地證實了銀膠粘附是導致場效應管漏電失效的直接原因，EDS 成分分析為故障的定性提供了堅實的科學依據。
6、結論
綜合上述各項測試分析結果，可以明確地得出結論：該場效應管發生短路失效的根本原因在于銀膠異常粘附至 Die 面，導致漏極和源極之間形成了不穩定漏電通路。在正常工作條件下，柵極電壓會跟隨漏極電壓上升，進而促使漏極和源極之間產生低電阻導通，最終引發短路失效現象。這一結論不僅精準地揭示了故障的本質，也為后續的改進措施提供了明確的指導方向。
三、場效應管失效分析建議
針對此次場效應管失效案例，特提出以下幾點改進建議，以供相關電子設備制造商參考：
優化封裝工藝：在場效應管的封裝過程中，應嚴格控制銀膠的使用量和涂抹范圍，避免銀膠溢出至非指定區域。同時，加強對封裝工藝的監控與質量檢測，確保每一批次產品的封裝質量均符合高標準要求，從源頭上杜絕類似故障的發生。
改進終端測試方法：鑒于該不良品能夠通過生產終端的脈沖測試，建議調整終端測試策略，增加測試時間、測試項目和測試條件的多樣性，以更全面地檢測場效應管的性能指標，提高對潛在故障的檢出率，確保只有性能合格的產品才能流入市場。
加強原材料質量管控：對用于場效應管生產的銀膠等關鍵原材料，應建立嚴格的供應商篩選與評估機制，定期對原材料的質量進行抽檢與驗證。同時，與供應商保持密切溝通，共同探討原材料性能的優化方案，從原材料層面提升產品的可靠性。
開展可靠性工程：建立完善的可靠性工程體系，對場效應管從設計、制造到應用的全生命周期進行可靠性評估與管理。通過可靠性增長試驗、加速壽命試驗等手段，提前發現產品潛在的可靠性問題，并針對性地進行改進，不斷提高產品的可靠性水平，增強市場競爭力。
結語
此次場效應管失效分析案例充分展示了廣東省華南檢測技術有限公司在電子元器件失效分析領域的專業實力與技術優勢。憑借先進的檢測設備、嚴謹的分析流程和豐富的行業經驗，我們能夠為客戶提供精準、高效的失效分析服務，幫助客戶快速定位故障原因，制定有效的改進措施，提升產品品質與可靠性。在未來的發展中，我們將繼續秉持專業、高效、創新的服務理念，不斷拓展檢測服務領域，優化檢測技術手段，為電子行業的高質量發展貢獻更多的力量，期待與更多客戶攜手合作，共創美好未來。
