專注于工業(yè)CT檢測\失效分析\材料檢測分析的第三方實驗室
公正高效 \ 精準可靠 \ 費用合理
熱門關(guān)鍵詞：
汽車螺栓氫脆斷裂失效分析：深度解析氫脆斷裂與解決方案
發(fā)布時間：2024-12-10 點擊次數(shù)：8076
在汽車制造領(lǐng)域，螺栓作為關(guān)鍵的連接元件，其可靠性直接關(guān)系到整車的安全性能。近期，我們接到一例緊急委托，一批經(jīng)過鍍鋅處理的汽車螺栓在裝配過程中意外斷裂，客戶急需查明原因并尋求解決方案。廣東省華南檢測技術(shù)有限公司，憑借20年的失效分析經(jīng)驗，迅速響應(yīng)，為客戶提供了一站式的專業(yè)檢測分析服務(wù)。
汽車螺栓氫脆斷裂失效分析檢測
斷口檢查

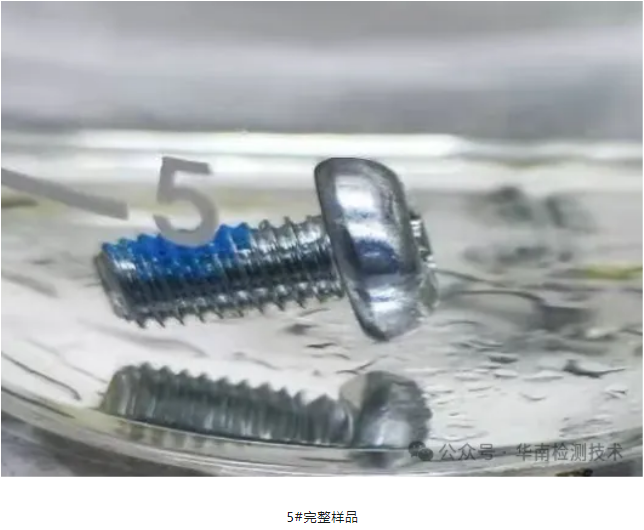

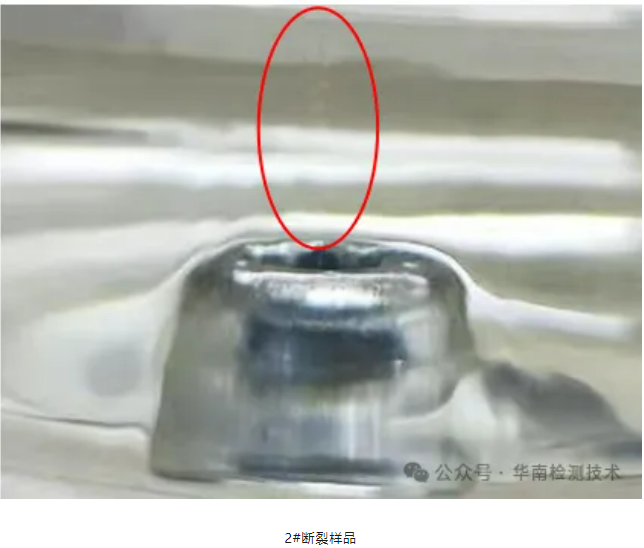

通過對斷裂螺栓的宏觀檢查，我們發(fā)現(xiàn)斷裂均發(fā)生在頭部和桿部過渡區(qū)域，斷口未見明顯腐蝕跡象，這一現(xiàn)象初步指向了材料內(nèi)部的斷裂機制。

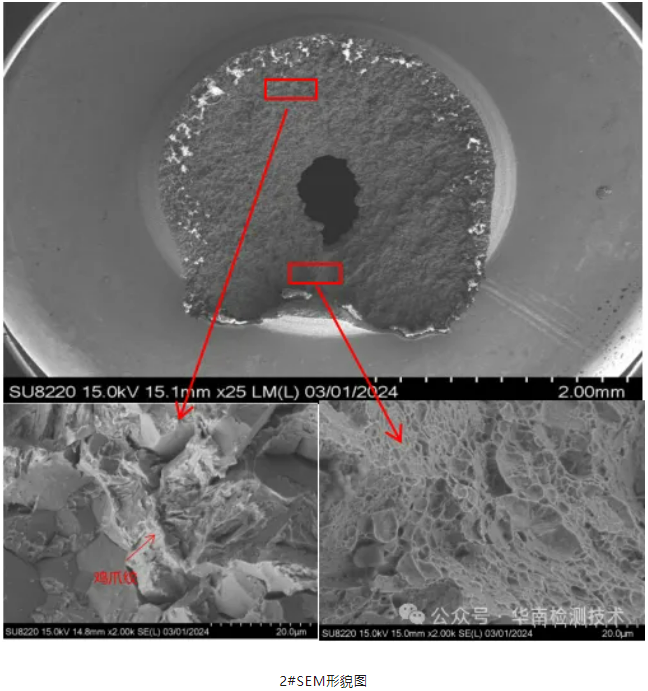

SEM分析

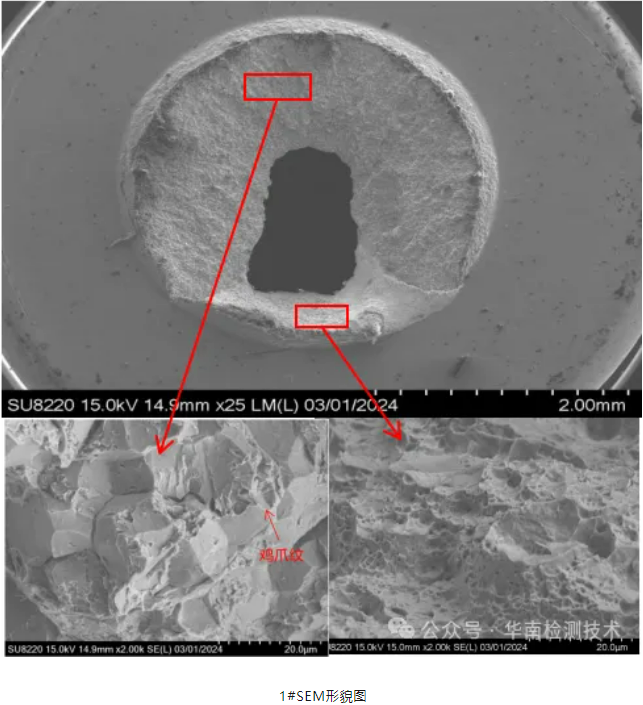

利用掃描電子顯微鏡(SEM)對斷口進行微觀分析，我們觀察到斷口整體呈冰糖狀形貌，屬于沿晶脆性斷裂，沿晶界面上可見明顯的雞爪紋，這是氫脆斷裂的典型特征。
EDS分析

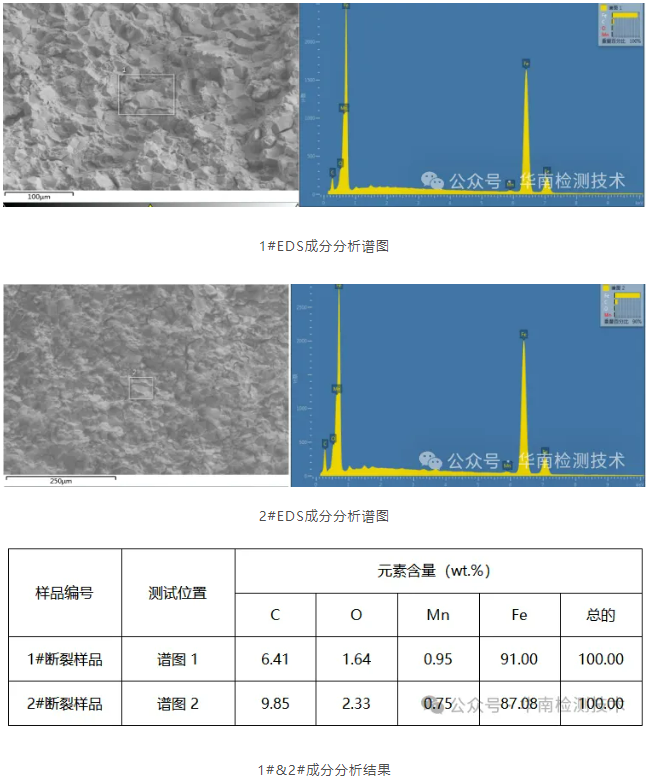

能量色散X射線光譜(EDS)分析結(jié)果顯示，斷面未檢測到異常元素，排除了材料污染或成分偏差對斷裂的影響。

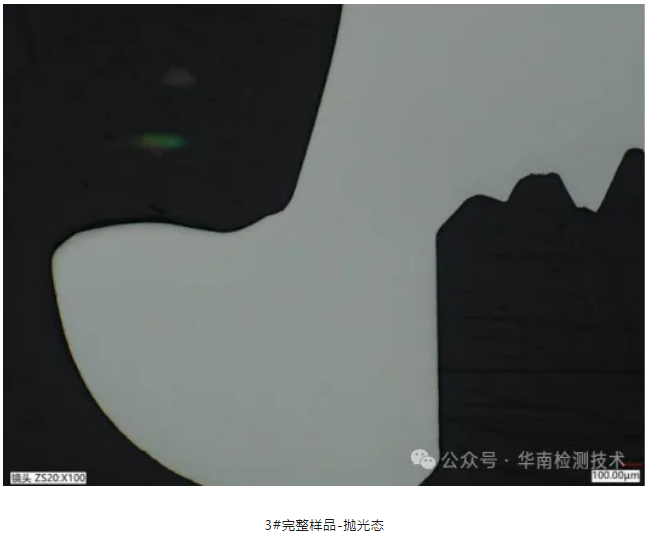

金相組織檢查

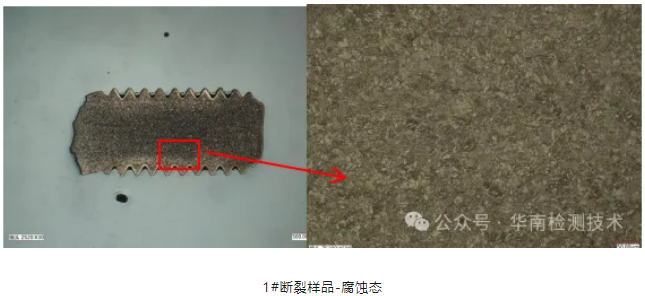

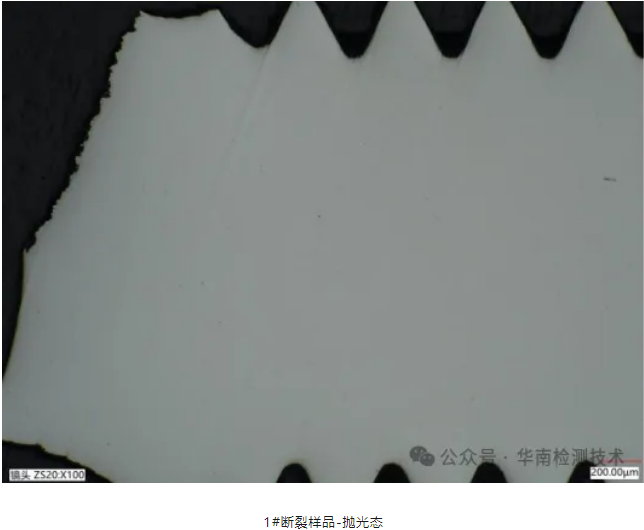

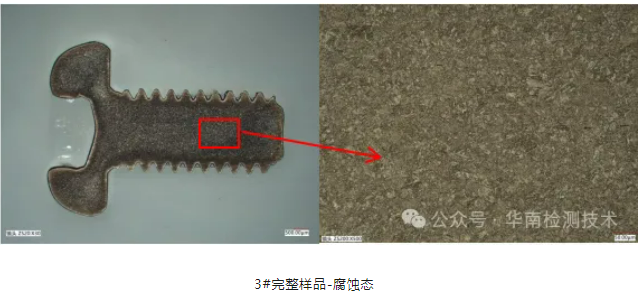

金相檢查發(fā)現(xiàn)，斷裂樣品和完整樣品均未見明顯組織缺陷，均為正常的回火索氏體組織，表明材料的熱處理狀態(tài)符合要求。
維氏硬度檢測

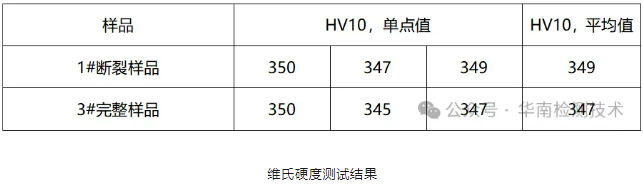

維氏硬度測試結(jié)果顯示，斷裂樣品和完整樣品的心部硬度均符合客戶要求，但偏上限，這可能與氫脆敏感性增加有關(guān)。
去氫效果檢測
通過模擬實際的去氫過程，我們發(fā)現(xiàn)斷裂樣品和部分完整樣品去氫效果不佳，而經(jīng)過優(yōu)化處理的樣品則表現(xiàn)良好，這一結(jié)果直接關(guān)聯(lián)到了氫脆斷裂的原因。
結(jié)論
綜合上述測試分析，我們得出結(jié)論：樣品的斷裂原因為鍍鋅后去氫不徹底導(dǎo)致的氫脆斷裂。這一結(jié)論不僅基于斷口的宏觀和微觀特征，還結(jié)合了材料的組織狀態(tài)、硬度測試和去氫效果的評估。
建議
為了避免未來類似氫脆斷裂的發(fā)生，我們建議：
嚴格控制電鍍后的去氫處理：嚴格按照工藝要求進行除氫處理，并根據(jù)實際情況必要時延長除氫時間，以確保氫含量降至安全水平。
優(yōu)化熱處理工藝：調(diào)整回火溫度和保溫時間，以減少心部硬度偏上限的情況，降低氫脆敏感性。
定期進行失效分析培訓(xùn)提高生產(chǎn)和質(zhì)量控制人員對失效模式的認識，以便及時發(fā)現(xiàn)并處理潛在問題。
廣東省華南檢測技術(shù)有限公司，憑借先進的檢測設(shè)備和豐富的失效分析經(jīng)驗，不僅能夠為客戶提供精準的失效原因分析，還能提供針對性的解決方案，幫助客戶提升產(chǎn)品質(zhì)量，保障汽車安全。我們致力于成為您在失效分析領(lǐng)域的可靠伙伴。
華南檢測：http://m.gdkanglide.cn/websiteMap
廣東省華南檢測技術(shù)有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務(wù)，擁有CMA和CNAS資質(zhì)。公司坐落于東莞大嶺山鎮(zhèn)，鄰近松山湖高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)，配備了行業(yè)內(nèi)先進的測試設(shè)備和專業(yè)技術(shù)團隊。華南檢測技術(shù)有限公司的客戶涵蓋多個行業(yè)，包括半導(dǎo)體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領(lǐng)域。
